背景

    結合聚丙烯阻燃作用機理，合成了一種阻燃劑。對此，以 C3N3(NH2)3、H3PO4 和 C4H10N2作為試驗的原材料，在探討其合成反應機理的基礎上，從配合比、反應時間和試驗反應溫度等不同角度構建阻燃劑反應工藝，然后紅外光譜分析等對該阻燃劑的合成進行了驗證; 將該制備的阻燃劑添加到 PP 聚丙烯材料中，并通過垂直燃燒測試、氧指數測試等驗證了該阻燃劑合成的有效性。

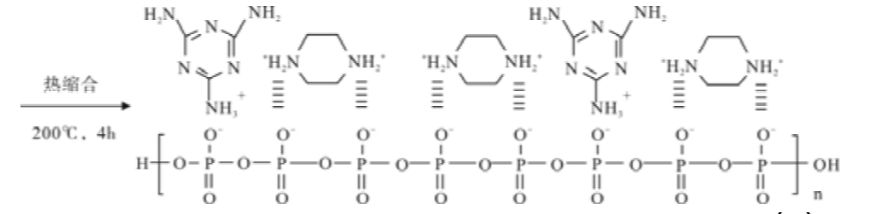

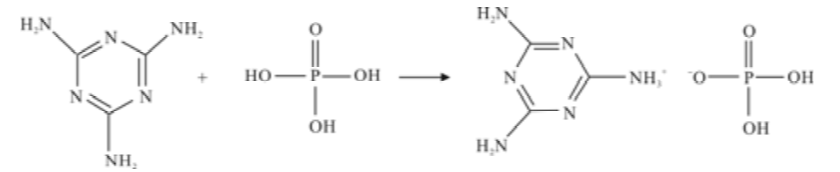

 原理

原料：磷酸(H3PO4)、三聚氰胺(C3N3(NH2)3、哌嗪(C4H10N2)、PP 聚丙烯

制備過程

     在四口燒瓶中放入適量的哌嗪(C4H10N2)和水，并將溫度計放入到四口燒瓶中，保持溫度在 40 °C,待哌嗪(C4H10N2)全部溶解后，加入等量的三聚氰胺，并加入 165.2 g 濃度大小為 85%的磷酸。保持試驗溫度在 45 °C,并持續反應2h。在反應過程中，pH值始終控制在 3.7 左右。過濾并放入到105 °C的干燥箱干燥 6 h，得到白色粉末。取出白色粉末，經旋轉蒸發儀壓縮4h，得到制備好的阻燃劑。

 性能驗證

 氧指數(LOI)測試

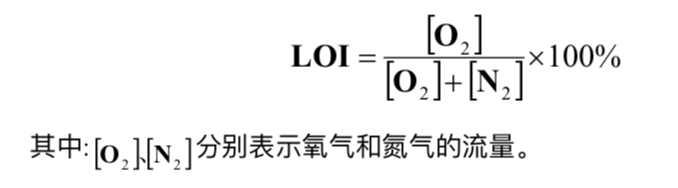

計算公式如下

通過不同的復合添加，可以得到圖 3 所示的氧指數變化。

隨著阻燃劑添加量的增加，其氧指數也逐步的增大，當增加到27的時候，其變化的趨勢開始減緩。由此可以說明，在制備過程中，阻燃劑的質量分數控制在 27%~30%之間比較合理

 結語

     目前，高分子材料阻燃劑主要向著低添加量、多元素協同阻燃和不影響材料其他性能方向發展，聚丙烯阻燃劑將在諸如電氣電子工業、建筑、機械、交通運輸、光學儀器等許多領域中有著廣泛的應用前景

廣東省佛山市南海區慧星化工有限公司

 聯系方式:18664218741

 公司傳真:0757-81826805

 公司地址:廣東省佛山市南海區大瀝鎮博愛東路高鳴城慧星化工有限公司
